Wanneer u stroom moet leveren aan een condensatormicrofoon, moet uw apparaat (een camera, audiomixer, enz.) gelijkstroom (DC) leveren via een gebalanceerde audiokabel (XLR) die het audiosignaal draagt. Deze methode om microfoons van stroom te voorzien, wordt fantoomvoeding genoemd en is een stroombron die wordt geleverd door microfoonvoorversterkers, mengpanelen, audio-interfasen en camcorders. De standaard fantoomvoeding is +48 Volt DC, en wanneer geactiveerd, wordt deze via de gebalanceerde audiokabels naar de aangesloten microfoon geleid.
Hoe werkt fantoomvoeding?
Fantoomvoeding bestaat uit een fantoomcircuit waarbij gelijkstroom gelijkmatig wordt toegepast op de twee signaallijnen van een gebalanceerde audioconnector. Kijk voor de eenvoud eens naar een gebalanceerde XLR-kabel. Je ziet drie pinnen:
- Aardingsdraad
- Positief audiosignaal
- Negatief audiosignaal
Het audiosignaal van uw microfoon loopt via pinnen 2 en 3. Tegelijkertijd wordt op beide pinnen fantoomvoeding toegepast +48V DC.
Het belangrijkste is dat, aangezien de stroom naar een gebalanceerde kabel gaat, deze het geluid van de audio niet beïnvloedt en geen ruis aan het signaal toevoegt. Bijna alle moderne mengpanelen hebben een schakelaar waarmee de fantoomvoeding aan en uit kan worden gezet. Sommige geavanceerde apparatuur kan fantoomvoeding aan individuele kanalen toevoegen, terwijl andere kleinere mixers de stroom aan alle kanalen leveren.
Verschillende scenario's om je microfoon van fantoomvoeding te voorzien
Nu u begrijpt wat fantoomvoeding is en hoe het werkt, gaan we demonstreren hoe u deze kunt gebruiken om een microfoon aan te zetten. Voor deze voorbeelden gebruiken we een condensator XLR-shotgunmicrofoon. Voor de stroombron geven we u drie verschillende scenario's.
Scenario 1:camcorder + condensator XLR-microfoon

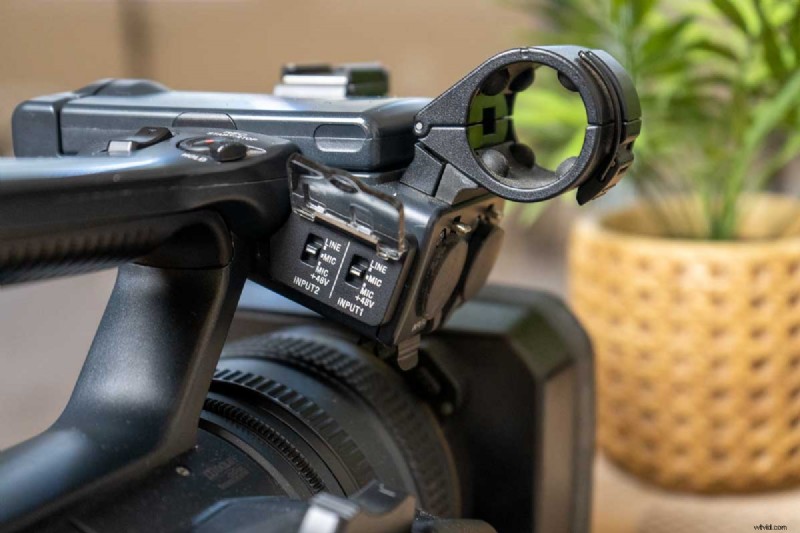

In dit scenario sluiten we de condensatormicrofoon met een XLR-kabel aan op de ingebouwde XLR-ingang van de Sony AX2000 (in dit geval ingang 1). Zodra alles is aangesloten, moeten we de fantoomvoeding AAN zetten, wat bij dit camcordermodel gebeurt door de schakelaar van ingang 1 op “MIC +48V” te zetten.

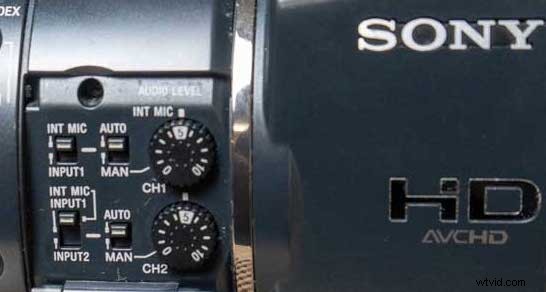

Vervolgens moeten we de camera laten weten dat we ingang één als audiobron willen gebruiken door van “INT MIC” naar “INPUT 1” te schakelen.
Controleer daarna de audiomonitors om te testen of de microfoon audio oppikt. Houd er rekening mee dat de methode voor het activeren van fantoomvoeding verschilt van camera tot camera, dus raadpleeg de handleiding om uw opties te vinden.
Scenario 2:draagbare audiorecorder + condensator XLR-microfoon

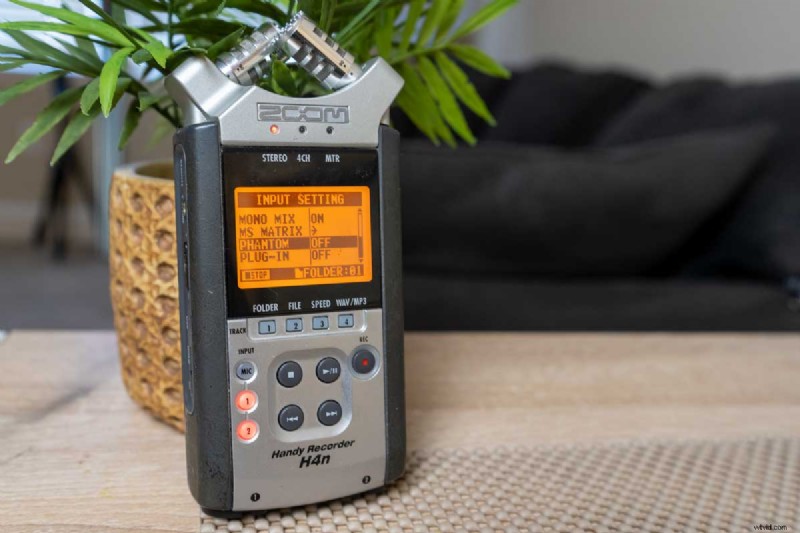

In dit scenario sluiten we de condensatormicrofoon aan op de XLR-ingang van een draagbare audiorecorder, de ZOOM H4n. De fantoomvoedingsopties bevinden zich in het menu voor dit specifieke apparaat.

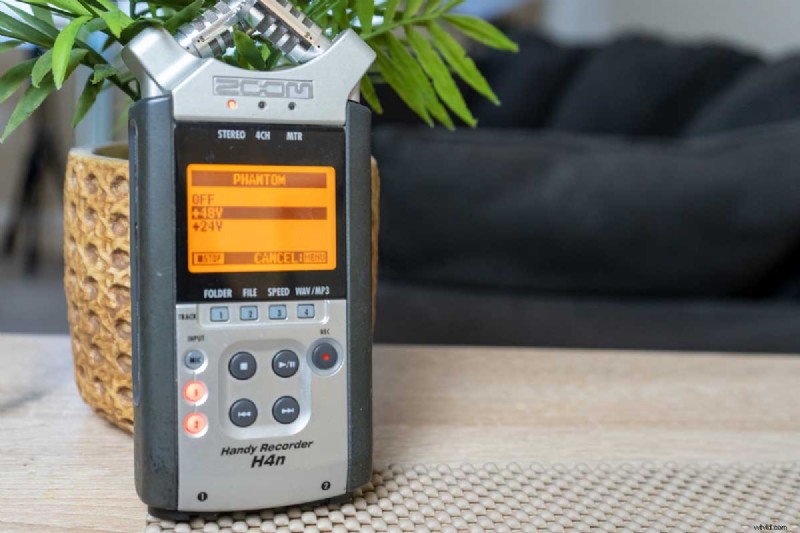

Als het is ingeschakeld, wordt er tegelijkertijd +48V fantoomvoeding op de twee XLR-kanalen toegepast — vergeleken met scenario één, waarin we opties hebben om dit per afzonderlijk kanaal toe te passen. Eerst sluiten we de microfoon aan op XLR-kanaal één en gaan naar Menu> Ingang> Fantoomvoeding> +48V.
Nadat u de microfoon hebt aangesloten en de fantoomvoeding hebt geactiveerd, kunt u testen door naar de audiomonitors te kijken en een hoofdtelefoon van goede kwaliteit te gebruiken. Let op:u kunt op deze audiorecorder +24V selecteren, wat bruikbaar is voor specifieke microfoons. Raadpleeg de handleiding van uw microfoon voor meer informatie, maar de meeste microfoons gebruiken over het algemeen +48V.
Scenario 3:spiegelloze camera + condensator XLR-microfoon
In dit scenario hebben we een spiegelloze camera zonder ingebouwde XLR-ingangen. Hier heb je drie opties:
- Gebruik een XLR-audioadapter — zoiets als Sony XLR-K3M:met de aanbevolen apparatuur voert u soortgelijke stappen uit als in ons eerste scenario.
- Verbind de audiorecorder met een lijn-naar-microfoonverzwakkingskabel:Je doet hetzelfde als in het tweede scenario, maar nu sluit je de camera en audiorecorder aan om tegelijkertijd audio en video op te nemen.
- Gebruik een audiorecorder, de ingebouwde microfoon van de camera en een klepel om alles later in de postproductie te synchroniseren:je doet hetzelfde als scenario 2, maar voegt een klepelgeluid toe aan het begin van elke opname. Je zult later al die audio tijdens de postproductie moeten synchroniseren. Als je het postproductieproces wilt versnellen, kunnen plug-ins zoals Plural Eyes je video en audio batchgewijs synchroniseren.
Bij alle drie de opties kun je zonder problemen fantoomvoeding en condensatormicrofoons gebruiken.
Typen microfoons die er gebruik van maken
Om te begrijpen welke microfoons fantoomvoeding nodig hebben, moeten we dynamische microfoons en condensatormicrofoons vergelijken. Dynamische microfoons maken gebruik van permanent geladen magneten en vereisen geen extra voeding. De geleidende beweging van de spreekspoel binnen het veld van de magneetstructuur genereert een stroom. Aan de andere kant heeft de condensatormicrofoon extra stroom nodig, meestal +48V DC. Kortom, dynamische microfoons zijn passief, terwijl condensatormicrofoons actieve elektronica zijn. Bekijk ons artikel over condensatormicrofoons voor een uitgebreidere uitleg.
Sommige microfoons die fantoomvoeding gebruiken, kunnen kleinmembraancondensatoren zijn, zoals de Neuman KM184MT of de Sennheiser MKE 600. Dan zijn er grootmembraancondensatoren zoals de Bluebird SL of de AKG C414 XLII.
Is het gevaarlijk?
Fantoomkracht is niet gevaarlijk en veroorzaakt geen lichamelijk letsel. Het kan echter uw microfoon beschadigen. Om uw microfoon te beschermen, moet u ervoor zorgen dat deze fantoomvoeding aankan en sluit u deze niet aan op actieve fantoomvoeding. Vergeet niet dat dynamische microfoons geen fantoomvoeding nodig hebben, maar condensatormicrofoons wel.
Vermindert het de ruis?
Fantoomvoeding voorziet een condensatormicrofoon van spanning. Het vermindert de ruis niet, maar als u een condensatormicrofoon zonder fantoomvoeding gebruikt, kan er aanzienlijke ruis in het audiosignaal aanwezig zijn. Dit geluid kan worden veroorzaakt door een defecte XLR-kabel of door het apparaat zelf. Bovendien kan het inschakelen van fantoomvoeding de aanwezigheid van ruis maskeren. Daarom is het goed om het apparaat eerst te testen door een koptelefoon aan te sluiten en daarna de XLR-kabels voordat je het activeert. In de meeste gevallen wordt het geluid uitgeschakeld, maar het kan zijn dat er een elektrische brom in de uitgang terechtkomt.
Moet u de fantoomvoeding uitschakelen voordat u een microfoon aansluit?
Schakel altijd de fantoomvoeding uit voordat u uw microfoon aansluit, om schade aan uw apparatuur te voorkomen. Als u dat niet doet, hoort u mogelijk een luide knal die de microfoons en mogelijk ook uw luidsprekers kan beschadigen.
Nieuwe audiomogelijkheden
Samenvattend is fantoomvoeding een gelijkspanning van +48 volt die door een apparaat wordt gegenereerd en wordt gebruikt om condensatormicrofoons van stroom te voorzien. Het heeft geen invloed op het geluid van de audio. Bovendien voegt het geen ruis toe aan het signaal en kunt u het in- en uitschakelen. Professionele camcorders hebben ingebouwde fantoomvoedingsopties die per afzonderlijk ingangskanaal kunnen worden geschakeld. Dan zijn er draagbare audio-opnameapparaten met fantoomvoeding. Ze kunnen met behulp van speciale kabels worden aangesloten op een camera zonder XLR-aansluitingen om tegelijkertijd video en audio op te nemen.
Wat betreft welke microfoons je moet gebruiken, je hebt fantoomvoeding nodig om condensatormicrofoons te gebruiken. Het zal u geen lichamelijk letsel toebrengen, maar houd er rekening mee dat het specifieke microfoons kan beschadigen die geen fantoomvoeding nodig hebben. Raadpleeg altijd de handleidingen van uw specifieke apparatuur als u het niet zeker weet.
Over het geheel genomen is fantoomvoeding een uitstekende technologie waarmee u hoogwaardige microfoons kunt gebruiken om betere audio vast te leggen. Houd apparatuur en apparaten in de gaten waarmee u deze kunt gebruiken, en binnen de kortste keren zult u er een meester in worden.
