Leer alles wat er te weten valt over XLR- en Jack-kabels, twee van de meest gebruikte (en absoluut essentiële) onderdelen bij film-, video- en audioproductie.
Als je bezig bent met het maken van films of audioproductie, dan heb je te maken met kabels – veel daarvan – in allerlei scenario's, zowel op de set als in de studio.
Als je met audio te maken hebt, zijn er twee kabels die je vaker tegenkomt dan de meeste:XLR en Jack.
Wat onderscheidt ze en welke invloed hebben ze op de audiokwaliteit? Zijn XLR- en Jack-aansluitingen het meest geschikt voor specifieke audiosituaties?
Laten we de kenmerken en verschillen van deze twee veelgebruikte audioconnectoren eens onderzoeken.

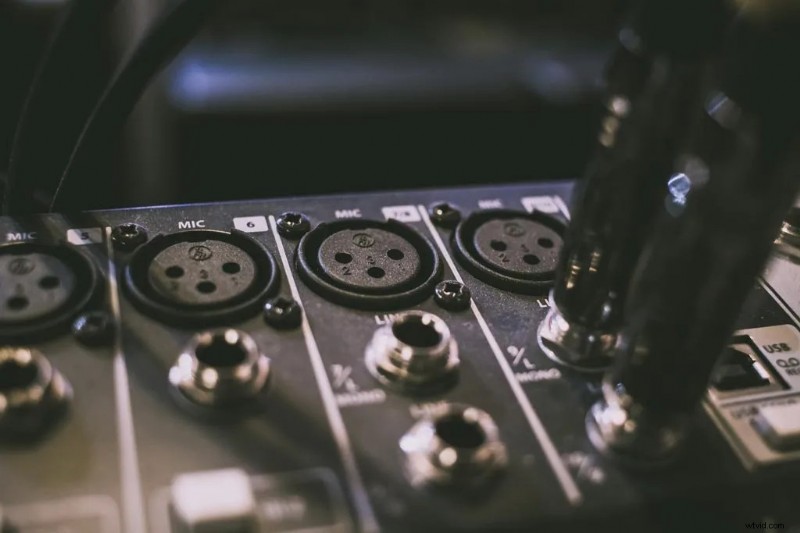

Licentie voor deze afbeelding via Ruck Theptepin. De rol van audiokabels
Tijdens opnames en postproductie dienen XLR- en Jack-kabels voor het verzenden van audio naar een reeks apparatuur, waaronder microfoons, interfaces, luidsprekers en mixers.
Ze spelen echter verschillende rollen in het audiotransmissieproces. Laten we die rollen eens nader bekijken.

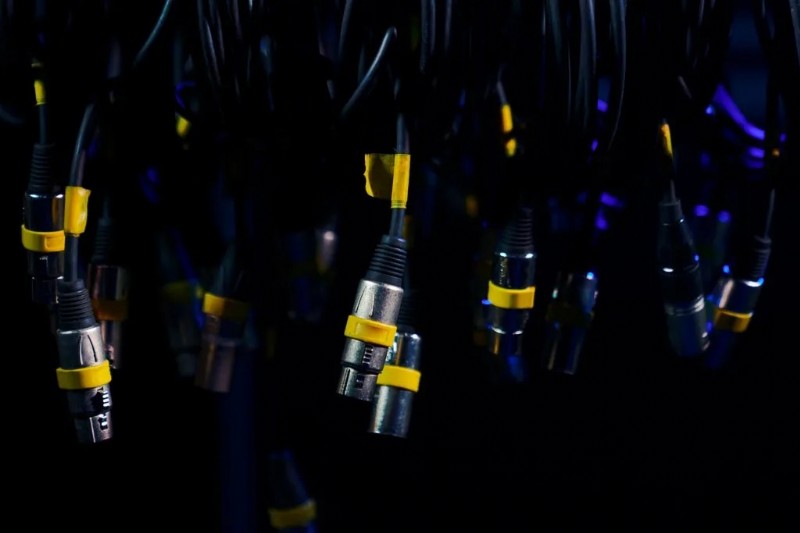

Licentie voor deze afbeelding via Andrew Will. De XLR-kabel
XLR-kabels, ook wel gebalanceerde kabels genoemd, zijn in de jaren veertig ontwikkeld door James H. Cannon, de oprichter van Cannon Electric.
De term “XLR” staat voor External Line Return, en deze kabels bestaan uit drie pinnen die in een driehoekige configuratie zijn gerangschikt, met één aardedraad en twee signaaldragers. De signaalpinnen dragen een kopie van het signaal met omgekeerde polariteit, waardoor interferentiesignalen effectief worden geëlimineerd en een helder signaal wordt geleverd dat de geluidskwaliteit verbetert.
Aanvankelijk werden XLR-connectoren voornamelijk gebruikt in de professionele audio-industrie, waardoor de overdracht van gebalanceerde audiosignalen tussen microfoons, mixers en versterkers mogelijk werd. Ze werden snel populair dankzij hun robuustheid, betrouwbaarheid en vermogen om interferentie en signaalruis te minimaliseren.
In de loop van de tijd zijn XLR-connectoren geëvolueerd en hebben ze toepassingen gevonden op gebieden die verder gaan dan professionele audio, waaronder verlichtingssystemen, videoproductie en podiumautomatisering.
Tegenwoordig zijn XLR-connectoren de industriestandaard voor het verzenden van gebalanceerde audiosignalen in professionele audio- en videoproductie.
Bekijk deze superinformatieve video van LEWITT Audio voor meer informatie over de ingewikkelde details van dit uitzonderlijke apparaat.
Voordelen van XLR-kabels
XLR-kabels zijn ontworpen om audiosignalen van hoge kwaliteit en met weinig ruis over te brengen, waardoor ze onmisbaar zijn in professionele omgevingen zoals opnamestudio's en livesessies. Ze staan bekend om hun duurzaamheid, omdat ze minder gevoelig zijn voor slijtage en minder gevoelig zijn voor storingen.
XLR's, bekend als gebalanceerde kabels, zenden audiosignalen uit met afzonderlijke geleiders voor positieve en negatieve signalen, vergezeld van een aardgeleider. Dit ontwerp minimaliseert interferentie en ruis, waardoor XLR-kabels geschikt zijn voor luidruchtige omgevingen en lange kabellengtes.
XLR-kabels bieden veelzijdigheid, met toepassingen in microfoons, mixers, versterkers en verlichtingssystemen. Ze zijn verkrijgbaar in verschillende lengtes en kunnen eenvoudig worden verlengd met behulp van adapters voor extra flexibiliteit.
XLR-kabels bij het maken van films
In de filmindustrie zijn XLR-kabels onmisbaar voor kritische scenario's, dankzij hun superieure kwaliteit. Het opnemen van dialogen is vaak afhankelijk van XLR-kabels om een duidelijke en nauwkeurige audio-opname te garanderen.
Bovendien vergemakkelijken ze het essentiële synchronisatieproces tussen geluidsrecorders en camera's.
Het opnemen van audio op diverse locaties vereist een robuuste kabel, en XLR-kabels zijn gebouwd om uitdagende omstandigheden te weerstaan, waardoor ze de voorkeur verdienen in buitenomgevingen.

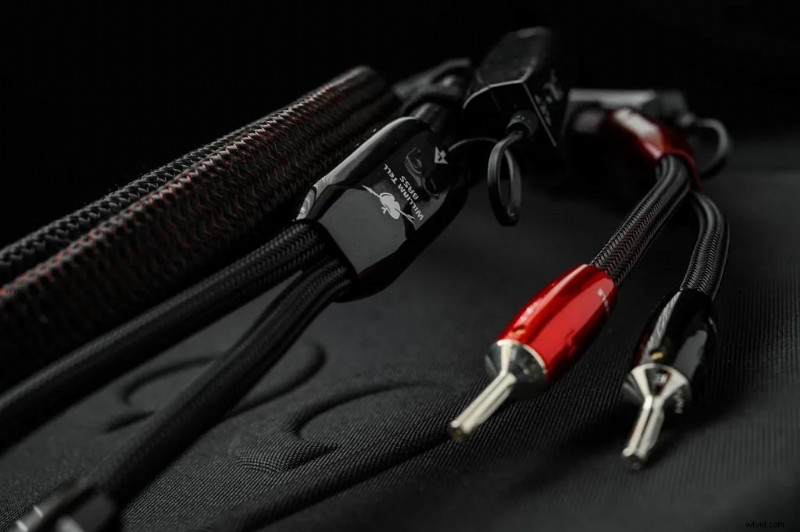

Licentie voor deze afbeelding via Andrew Bardin Photography. De jackkabel
Jackkabels, ook wel ongebalanceerde kabels genoemd, hebben een geschiedenis die teruggaat tot het begin van de 19e eeuw, toen ze aanvankelijk werden gebruikt voor het overbrengen van elektrische signalen tussen telegraafmachines.
In het begin van de 20e eeuw werden deze connectoren aangepast voor audiotoepassingen en zijn sindsdien een belangrijk onderdeel geworden in de consumentenaudio-industrie.
Ze worden vaak gebruikt om hoofdtelefoons, draagbare luidsprekers en muziekinstrumenten aan te sluiten op audioapparaten zoals telefoons, laptops en draagbare muziekspelers.
Jackkabels zijn er in verschillende maten, met connectoren variërend van 1/4 inch TRS (tip-ring-sleeve) tot 3,5 mm TRS. De 1/4-inch TRS wordt vaak gebruikt in professionele audioapparatuur zoals studiomonitors, terwijl 3,5 mm TRS-connectoren veel voorkomen in consumentenaudioapparatuur zoals hoofdtelefoons.
Hier is Dan Baker met een gedetailleerde uitleg van het gebruik en het onderscheid tussen Jack-kabels.
Voordelen van jackkabels
Een van de belangrijkste voordelen van Jack-kabels is hun betaalbaarheid, waardoor ze een kosteneffectieve keuze zijn voor audiotoepassingen voor consumenten. Ze zijn direct verkrijgbaar in zowel fysieke als online elektronicawinkels, waardoor de toegankelijkheid wordt vergroot.
Jackkabels zijn zeer veelzijdig en verkrijgbaar in varianten van 1/4 inch en 3,5 mm, waardoor hun toepassingsbereik wordt uitgebreid. Ze zijn compatibel met verschillende apparaten, waaronder telefoons, microfoons, laptops, monitorluidsprekers en muziekinstrumenten.
Jackkabels zijn compact en draagbaar en nemen minimale ruimte in beslag in vergelijking met XLR-kabels. Deze draagbaarheid maakt ze een handige keuze voor gebruik onderweg.
Aansluitkabels bij het maken van films
Hoewel XLR-kabels de overhand hebben in professionele omgevingen, spelen jack-kabels ook een belangrijke rol bij het maken van films. Ze kunnen microfoons aansluiten op camera's of mixers.
Het belangrijkste verschil is dat Jack-kabels ongebalanceerd zijn en signalen over een enkele geleider en een aardedraad zenden, wat mogelijk tot ruisinterferentie kan leiden.
Door hun lagere kosten kunnen ze in bepaalde scenario's echter een voorkeursoptie zijn.
Op filmsets maken koptelefoons vaak gebruik van jack-aansluitingen, verkrijgbaar in zowel 1/4 inch als 3,5 mm maten. De keuze hiertussen hangt doorgaans af van uw uitrusting, dus het is raadzaam om voor de zekerheid een 1/4-inch adapter mee te nemen.
Maak contact met vertrouwen
Met inzicht in de functies en kenmerken van elk kabeltype kunt u vol vertrouwen kiezen tussen jack- en XLR-kabels op basis van uw specifieke behoeften.
Jackkabels zijn een budgetvriendelijk uitgangspunt, terwijl XLR-kabels precisie en duurzaamheid bieden voor kritische audiotoepassingen.
