PoE-studioverlichting:de toekomst van uitzend- en studio-ontwerp

Als je een systeemintegrator bent, heb je dit gesprek het afgelopen jaar minstens één keer gehad...

Een klant wil een studio in een ruimte die daar nooit voor ontworpen is. Een conferentieruimte, een trainingsruimte, een verbouwd kantoor met verlaagde plafonds en geen speciale elektrische infrastructuur.

Traditionele studioverlichting houdt in dat u specifieke circuits in kaart brengt, een elektricien coördineert, leidingwerk aanlegt en – in het onderwijs, de overheid of gehuurde bedrijfsruimtes – vergunningen aanvraagt die een project met maanden kunnen vertragen. De armaturen zijn het probleem niet. De infrastructuur die deze armaturen nodig hebben, is het probleem.

PoE-studioverlichting verandert dat implementatiemodel. Stroom- en besturingsverplaatsing via één enkele Cat6-kabel. Geen elektricien. Geen leiding. Geen vergunningen in de meeste rechtsgebieden. De armaturen worden IP-apparaten op het netwerk, bestuurbaar via dezelfde platforms die uw AV-team al beheert.

Deze gids behandelt het implementatiemodel, de architectuurvereisten, de afwegingen ten opzichte van traditionele verlichting en een checklist voor inbedrijfstelling die u bij uw volgende project kunt gebruiken. Voor een bredere introductie tot PoE-verlichtingstechnologie, zie onze volledige PoE-verlichtingsgids.

Wat PoE-verlichting eigenlijk betekent in een studio-implementatie

Dit is geen netwerktutorial. Wat u als SI moet weten over Power over Ethernet-verlichting, is wat deze verandert aan de manier waarop u een studioproject inricht, installeert en ondersteunt.

De kernverschuiving:één enkele Cat6-kabel levert zowel gelijkstroom als besturingsgegevens aan elk armatuur. Dat elimineert de AC-voeding, het speciale circuit, de aansluitdoos en de afzonderlijke DMX-kabel. Bij traditionele studioverlichting heeft elk armatuur ongeveer 2,5 kabels nodig:stroom in, stroom uit (doorgelust) en DMX. Met PoE is het één kabel per armatuur, die thuis naar een beheerde switch wordt geleid.

Het voordeel van het controleprotocol is hier van belang. PoE-studiolampen communiceren via DMX-over-IP – met name Art-Net en sACN, beide standaard uitzendbesturingstalen. Deze protocollen reizen nu via dezelfde netwerkinfrastructuur als uw videostreams en besturingssignalen, wat betekent dat de verlichtingslaag rechtstreeks kan worden geïntegreerd in IP-gebaseerde productieworkflows zonder een zelfstandige DMX-console of een afzonderlijk besturingsuniversum.

Het beheervoordeel volgt uiteraard:elk armatuur is een adresseerbaar IP-apparaat. Gecentraliseerde bediening, bewaking op afstand, firmware-updates en diagnostische gegevens lopen allemaal via dezelfde netwerkverbinding die de lamp van stroom voorziet. Voor implementaties in meerdere kamers of op campussen is dit het verschil tussen het beheren van de verlichting per kamer en het beheren ervan vanuit één ruit.

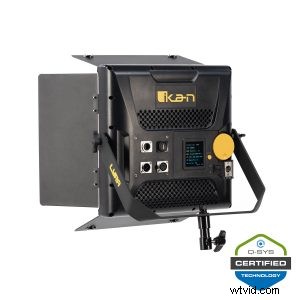

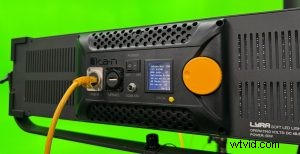

In de praktijk levert Ikans Lyra PoE LBX8-POE 50 W via een enkele PoE++ (802.3bt) verbinding, werkt tweekleurig over 3200K–5600K en ondersteunt Art-Net, sACN en DMX-over-IP. Het is standaard regelbaar binnen Q-SYS via een gecertificeerde plug-in. De LBX10-POE verhoogt het vermogen tot 85 W met dezelfde controlestack, terwijl de LBX20-POE 170 W levert met behulp van dubbele PoE++-verbindingen voor grotere studio-omgevingen. Elke armatuur in de lijn behoudt een CRI van 97 over het volledige kleurtemperatuurbereik.

Waarom broadcast-SI's de overstap maken:5 implementatiedrivers

1. Verminderde wrijving

Geen speciaal elektrisch circuit betekent in de meeste rechtsgebieden geen elektricien, wat betekent dat er geen vergunningaanvraag, geen inspectieplanning en geen projectvertraging nodig is terwijl u wacht op gemeentelijke goedkeuring. Dit is de grootste tijdlijncompressie die PoE-verlichting levert.

De impactcompounds in omgevingen met strikte bouwvoorschriften. Scholen voor het basis- en voortgezet onderwijs, overheidsinstellingen, universiteiten en gehuurde bedrijfsruimtes brengen allemaal uitdagingen met zich mee die de bouw van een traditionele studio maandenlang kunnen vertragen. Gwinnett County Public Schools in Georgia zet meer dan 40 uitzendstudio's in hun district in met behulp van PoE-verlichting – zonder dat er op welke locatie ook maar één elektriciteitsvergunning hoeft te worden aangevraagd. De Universiteit van Missouri installeerde een complete uitzendstudio tijdens een vijfdaagse Thanksgiving-pauze in een gebouw zonder bestaande plafondstroominfrastructuur - geen vergunningen, geen elektriciteitswerken, volledig operationeel voordat de lessen werden hervat.

2. Vereenvoudigd leveranciersbeheer

Bij een traditionele implementatie van studioverlichting zijn een elektricien (of elektricien), een aannemer voor laagspanningsbekabeling, een verlichtingsleverancier en mogelijk een leverancier van DMX-besturing betrokken. PoE consolideert de infrastructuurlaag:één kabeltype, één switchleverancier, één besturingsprotocol. De SI beheert minder onderaannemers, minder coördinatieoverdrachten en minder mogelijkheden om met de vinger te wijzen als er iets misgaat.

Switchbundels – zoals de Ikan + Netgear PoE++-pakketten die armaturen koppelen aan een vooraf afgestemde 802.3bt-switch – vereenvoudigen de aanschaf nog verder door de stap van het selecteren van de switch volledig te elimineren.

3. Herhaalbare, regelbare uitvoer

Dankzij de scènevoorinstellingen die in het besturingssysteem zijn opgeslagen, begint elke productiesessie met identieke lichtomstandigheden. Dit is het consistentieargument dat belangrijk is voor klanten met niet-technische operators:het gemeentehuis van de CEO ziet er elke keer hetzelfde uit, ongeacht welk personeelslid op de knop drukt. Handmatige verlichtingsinstellingen introduceren sessie-tot-sessie variatie die de merkconsistentie ondermijnt en klachten van klanten genereert.

4. Toekomstbestendige besturingsarchitectuur

IP-native verlichting kan rechtstreeks worden geïntegreerd met IP-native videoworkflows. NDI-camera's, Q-SYS-besturingssystemen en PoE-verlichting leven allemaal op dezelfde netwerkinfrastructuur en spreken dezelfde managementtaal. De verlichtingslaag vereist geen afzonderlijk DMX-universum, een zelfstandige verlichtingsconsole of een speciale besturingsbus. Naarmate klanten hun productiemogelijkheden uitbreiden, wordt de verlichtingsarchitectuur geschaald zonder dat de architectuur opnieuw hoeft te worden ontworpen.

5. Verminderde servicebelasting na installatie

Scènevoorinstellingen verwijderen gebruikersfouten uit de verlichtingsvergelijking. Wanneer het AV-team van de klant een opgeslagen configuratie kan oproepen in plaats van de intensiteit en kleurtemperatuur per armatuur handmatig aan te passen, daalt het aantal servicebezoeken “de verlichting ziet er vandaag anders uit” aanzienlijk. Bewaking op afstand en diagnostische toegang verminderen het aantal vrachtwagens voor het oplossen van problemen nog verder.

PoE-verlichtingsarchitectuur:wat moet waar zijn om te kunnen werken

Als u PoE-verlichting evalueert voor een klantproject, zijn dit de infrastructuurvereisten en ontwerpoverwegingen die bepalen of het geschikt is.

Vereisten wijzigen. PoE-studioverlichting vereist PoE++ (802.3bt)-schakelaars om voldoende wattage te leveren aan armaturen met een hoger vermogen. Standaard PoE (802.3af) en PoE+ (802.3at) switches zullen de meeste armaturen van uitzendkwaliteit niet van stroom voorzien. Ikan biedt vooraf afgestemde switchbundels – armaturen gecombineerd met Netgear Ultra90 PoE++ 802.3bt-switches in 380W- en 720W-configuraties – die de aanschaf vereenvoudigen en giswerk over compatibiliteit elimineren. Als u uw eigen switch specificeert, bevestig dan dat u voldoet aan 802.3bt en verifieer het wattage per poort ten opzichte van de armaturen die u van plan bent te implementeren.

Limieten voor kabellengte. Standaard Cat6-kabels zijn onderworpen aan de IEEE-afstandsbeperkingen voor PoE-levering. Plan de armatuurposities en schakellocaties dienovereenkomstig, en controleer of de bestaande kabelinfrastructuur (indien hergebruikt) voldoet aan de huidige categorieclassificatie voor het stroomverbruik dat u opgeeft. [Redacteur:verifieer specifieke IEEE 802.3bt-afstandsspecificaties vóór publicatie.]

Netwerksegmentatie. AV- en verlichtingsnetwerkverkeer moet worden gesegmenteerd van zakelijk IT-verkeer. Dit is de standaardpraktijk voor elke IP-gebaseerde AV-implementatie, en geldt eveneens voor PoE-verlichting. De VLAN-configuratie isoleert het uitzendcontroleverkeer en voorkomt dat lichtregelpakketten concurreren met bedrijfsgegevens op hetzelfde netwerksegment.

Power-budgetplanning. Elke armatuur haalt een gedefinieerd wattage uit de PoE-switch. Een studio met vijf lampen die gebruikmaakt van LBX8-POE-armaturen (elk 50 W) vereist 250 W PoE-budget; dezelfde studio met LBX10-POE-armaturen (elk 85W) heeft 425W nodig. Bereken het totale wattage van de armatuur ten opzichte van het PoE-stroombudget van uw switch voordat u het ontwerp voltooit, en laat ruimte vrij voor PoE-apparaten zonder verlichting (camera's, monitoren) die dezelfde switch delen. [Redacteur:bevestig deze wattagecijfers aan de hand van de huidige productspecificaties.]

Beheer de protocolselectie. Art-Net en sACN zijn beide op IP gebaseerde DMX-protocollen die worden ondersteund door de Lyra PoE-lijn. Art-Net wordt op grotere schaal ingezet in uitzendomgevingen en werkt goed voor installaties in één universum. sACN (Streaming ACN / E1.31) verwerkt implementaties in meerdere universums efficiënter en is de standaard in grootschalige architecturale en theatrale installaties. Voor de meeste bedrijfsstudio-implementaties werken beide protocollen. De Q-SYS-plug-in ondersteunt beide, met automatische protocolwisseling vanaf plug-inversie 1.1.

Controle en automatisering:waarom PoE op natuurlijke wijze samengaat met Q-SYS

Als uw klanten al over een Q-SYS-infrastructuur beschikken – en een groot percentage van de zakelijke AV-omgevingen heeft dat wel – kan PoE-verlichting worden geïntegreerd in hun bestaande besturingsecosysteem zonder een afzonderlijke verlichtingscontroller, een afzonderlijke beheerinterface of een afzonderlijke trainingsvereiste voor hun AV-team toe te voegen.

De gecertificeerde Q-SYS-plug-in van Ikan maakt controle van de lichtintensiteit en kleurtemperatuur voor maximaal 256 armaturen per universum rechtstreeks binnen Q-SYS Designer mogelijk. De armaturen verschijnen als native componenten in de Q-SYS-omgeving:sleep ze naar het ontwerp, wijs ze toe aan bedieningsoppervlakken en neem ze op in snapshot-presets naast audio, videorouting en cameraposities.

De praktische implicatie voor SI's:lagere programmeercomplexiteit, lagere ondersteuningslast en één enkel controlesysteem dat het team van de klant kan leren. Voor niet-technische operators betekent dit dat lichtscènes kunnen worden geactiveerd door dezelfde druk op de knop waarmee de cameraposities en audioniveaus worden ingesteld. Eén preset activeert de hele studio. Voor een dieper inzicht in hoe dit werkt, zie de Q-SYS-integratie voor studiobesturingsgids, en voor hoe dit bediening met één knop mogelijk maakt voor niet-technische teams, zie artikel 9 in deze serie.

De implementatie van Autodesk is een concreet voorbeeld:hun technische teams maakten gebruik van de bestaande Q-SYS-infrastructuur om PoE-verlichting van uitzendkwaliteit toe te voegen aan meerdere kantoren. IT-personeel dat al vertrouwd was met Q-SYS configureerde de verlichting zonder een nieuw systeem te leren. Dezelfde aanraakpanelen die de displays in de vergaderruimtes besturen, beheren nu de studioverlichting:uniforme training, consistente interfaces, gebundelde expertise.

PoE versus traditionele verlichting:een beslissingstabel voor SI's

Dit is geen universele superioriteitsclaim. PoE-verlichting verandert het implementatiemodel op manieren die van belang zijn voor specifieke projecttypen. Traditionele AC+DMX-verlichting heeft nog steeds een plaats, vooral in speciaal gebouwde faciliteiten met bestaande elektrische infrastructuur. De onderstaande tabel is een echte afwegingsanalyse. Gebruik deze om klanten accuraat te adviseren.

Wat verlichtingsspecificaties betekenen voor de uitzendresultaten

Als uw klant vraagt wat deze cijfers eigenlijk betekenen voor de kwaliteit op de camera, gebruik dan deze vertaaltabel:

Implementatiechecklist voor SI's

Gebruik dit bij uw volgende PoE-studioverlichtingsproject. Het bestrijkt de volledige levenscyclus, van pre-ontwerp tot ondersteuning na installatie.

Voorontwerp

• Bevestig de beschikbaarheid van PoE++ (802.3bt)-switches of plan de aanschaf
• Bereken het totale wattage van de armatuur ten opzichte van het stroombudget van de schakelaar
• Controleer of de Cat6-infrastructuur aanwezig is of plan kabeltrajecten
• Identificeer de vereisten voor het besturingsprotocol (Art-Net, sACN, DMX-over-IP, Q-SYS)
• Controleer de vergunningsvereisten voor het specifieke rechtsgebied en type faciliteit

Ontwerp en specificatie

• Breng de armatuurposities in verhouding tot de netwerkpoortlocaties
• Plan netwerksegmentatie voor AV-/lichtverkeer (VLAN-configuratie)
• Specificeer de CRI van het armatuur:minimaal 97 CRI voor huidtintweergave van uitzendkwaliteit
• Specificeer het tweekleurige bereik dat geschikt is voor de gebruikssituatie (3200K–5600K dekt de meeste bedrijfsomgevingen; 2700K–6500K beschikbaar in fresnel-modellen voor een groter bereik)
• Documenteer de vereisten voor de voorinstellingen en de scène samen met de eindgebruiker – wijs de weergavetypen toe aan het vaardigheidsniveau van de operator

Inbedrijfstelling

• Wijs IP-adressen toe en verifieer de netwerkconnectiviteit per armatuur
• Programmeer scènevoorinstellingen zodat deze overeenkomen met gedefinieerde showtypen
• Test het oproepen van scènes onder live productieomstandigheden (niet alleen in de programmeermodus)
• Documenteer alle IP-adressen, voorinstellingen en inloggegevens voor clientoverdracht
• Voer een operatortrainingssessie uit:neem de sessie op voor toekomstige onboarding van personeel

Ondersteuning na installatie

• Verifieer het externe toegangspad voor firmware-updates
• Stel een escalatiepad op voor problemen op de netwerklaag (verduidelijk de eigendom van het IT-team versus het AV-team)
• Geef de klant een 'eerstehulpverlener'-gids waarin algemene operatorproblemen en resetprocedures worden behandeld

Vraag een advies over de implementatie van PoE-verlichting aan en ontvang deskundige ontwerpondersteuning voor uw volgende project.

Is PoE-verlichting geschikt voor dit project? Drie beslissingsscenario's

Scenario 1:Bedrijfsvergaderruimte omgebouwd tot studio

De kamer heeft netwerkaansluitingen, een verlaagd plafond en geen speciale elektrische verlichting. Het AV-team van de klant – niet de uitzendingenieurs – zal de studio exploiteren. Het budget is exclusief een elektricien of maanden aan doorlooptijd.

Aanbeveling:sterke PoE-aansluiting. De bestaande netwerkinfrastructuur verzorgt de stroom en controle. Met scènevoorinstellingen kunnen niet-technische operators consistente uitvoer produceren. Geen vergunningen, geen elektriciteitswerken, binnen enkele dagen operationeel in plaats van maanden. Dit is de use case waarvoor PoE-verlichting is gebouwd.

Volgende stap: Controleer de bestaande netwerkinfrastructuur en plafondhoogte van de kamer. Specificeer een schakelaarbundel die uw aantal armaturen dekt met voldoende energiebudgetruimte. Voor het volledige kamerkwalificatieraamwerk, zie het volledige planningsraamwerk voor bedrijfsstudio's (artikel 1 in deze serie).

Scenario 2:Nieuwbouw speciale uitzendfaciliteit met volledige elektrische reikwijdte

De faciliteit wordt helemaal opnieuw ontworpen met een speciale elektrische scope. Voor andere bouwvereisten is er al een elektricien aan het project. Armaturen met een hoog wattage en bestaande DMX-expertise spelen een rol.

Aanbeveling:traditioneel of hybride. Het toestaand voordeel van PoE is minder doorslaggevend wanneer er al elektriciteitswerkzaamheden plaatsvinden. Kies op basis van de voorkeur van het besturingssysteem en de flexibiliteitsbehoeften op de lange termijn. Als de klant Q-SYS gebruikt en gecentraliseerde IP-controle waardeert, levert PoE nog steeds architectonische voordelen op, zelfs als het toestemmingsargument neutraal is. Als de faciliteit beschikt over een bestaande DMX-infrastructuur en operators zijn getraind op traditionele verlichtingsconsoles, kan een hybride aanpak – PoE op nieuwe armaturen, DMX op oudere apparatuur – zinvoller zijn.

Volgende stap: Breng eerst de besturingsarchitectuur in kaart. Als Q-SYS het platform is, integreren PoE-armaturen native en vereenvoudigen ze het besturingsontwerp. Als er al een aparte lichtconsole is gespecificeerd, evalueer dan of de voordelen van IP-besturing de overstap rechtvaardigen.

Scenario 3:Implementatie van campussen met meerdere kamers (basis- en voortgezet onderwijs, universiteit of onderneming)

De organisatie heeft gestandaardiseerde uitzendstudio's nodig in meerdere kamers, gebouwen of locaties. Het verlenen van vergunningen per locatie zou de vertragingen en kosten op elke locatie vergroten. Gecentraliseerd beheer en ondersteuning op afstand zijn prioriteiten.

Aanbeveling:sterke PoE-aansluiting. Elk implementatievoordeel komt op schaal tot stand. Geen vergunningen op 10, 20 of meer dan 40 locaties betekent maandenlange cumulatieve tijdsbesparing. Gestandaardiseerde configuraties voor schakelaars en armaturen creëren herhaalbare stuklijsten. IP-adresseerbare armaturen maken gecentraliseerde monitoring en externe firmware-updates mogelijk gedurende de gehele implementatie. De uitrol van meer dan 40 scholen in Gwinnett County is hier het model:gestandaardiseerde configuratie, geen vergunningen, schaalbaar en herhaalbaar.

Volgende stap: Pilot één of twee kamers met een gestandaardiseerde configuratie. Valideer het ontwerp, documenteer de stuklijst en het inbedrijfstellingsproces en schaal vervolgens op. Voor de volledige planningsaanpak begint u met het volledige planningsraamwerk voor bedrijfsstudio's.

Veelgestelde vragen

Heb ik een erkende elektricien nodig om PoE-verlichting te installeren?

In de meeste rechtsgebieden niet. PoE-verlichting werkt op laagspanningsgelijkstroom, geleverd via standaard Cat6-bekabeling, die wordt geclassificeerd als laagspanningsdata-infrastructuur in plaats van elektrisch werk. De kabeltrajecten vallen onder dezelfde categorie als netwerkbekabeling, niet als AC-stroombedrading. Dat gezegd hebbende, de lokale regelgeving varieert. Controleer dit bij de specifieke jurisdictie voordat u zich engageert voor een werkterrein dat een elektricien uitsluit.

Is PoE-verlichting helder genoeg voor studio-uitvoer van uitzendkwaliteit?

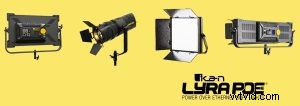

Ja. De Lyra PoE-armaturen van Ikan variëren van 50W tot 170W, met een wolfraam-equivalent vermogen variërend van 500W (LBX8-POE) tot 1000W (LBX20-POE). Ze behouden allemaal een CRI van 97 over het volledige tweekleurige bereik, wat de drempel is voor nauwkeurige weergave van huidtinten op de camera. Dit zijn armaturen van uitzendkwaliteit, geen hergebruikte architecturale lampen.

Kan PoE-verlichting worden geïntegreerd met de bestaande DMX-infrastructuur en Q-SYS?

Ja. De Lyra PoE-lijn ondersteunt Art-Net en sACN (beide DMX-over-IP-protocollen), evenals traditionele DMX512 via 5-pins XLR op geselecteerde modellen zoals de LBX10-POE. De gecertificeerde Q-SYS-plug-in biedt native controle binnen Q-SYS Designer, met automatische protocolwisseling tussen Art-Net en sACN vanaf versie 1.1.

Wat is het verschil tussen Art-Net en sACN, en welke moet ik specificeren?

Beide zijn op IP gebaseerde DMX-transportprotocollen. Art-Net wordt op grotere schaal ingezet in uitzend- en productieomgevingen, verwerkt installaties in één universum efficiënt en is de standaard voor de meeste bedrijfsstudioprojecten. sACN (E1.31) is beter geschikt voor implementaties in meerdere universums en grootschalige installaties waarbij universumbeheer en prioriteitsafhandeling van belang zijn. Voor een typische bedrijfsstudio met minder dan 256 armaturen werken beide protocollen. De Q-SYS-plug-in ondersteunt beide.

Is PoE-verlichting betrouwbaar genoeg voor bedrijfskritische live-uitzendingen?

PoE-verlichting wordt ingezet in actieve productieomgevingen in onderwijs-, bedrijfs- en omroepfaciliteiten. De stroomvoorziening wordt beheerd door PoE++-switches op bedrijfsniveau met UPS-back-upmogelijkheden - dezelfde infrastructuur die andere bedrijfskritische IP-apparaten ondersteunt. Scènevoorinstellingen elimineren de menselijke foutvariabele die inconsistentie veroorzaakt in handmatige verlichtingsinstellingen, wat de betrouwbaarheid daadwerkelijk verbetert in vergelijking met operatorafhankelijke configuraties.

Welke schakelaar heb ik nodig voor PoE-studioverlichting?

Een PoE++ (802.3bt) beheerde switch met voldoende wattage per poort en een totaal stroombudget voor uw aantal armaturen. Ikan biedt vooraf afgestemde bundels met Netgear Ultra90 PoE++ 802.3bt-switches in configuraties van 380 W (onbeheerd, voor kleinere implementaties) en 720 W (beheerd, voor grotere implementaties of wanneer VLAN-segmentatie vereist is). Als u uw eigen switch specificeert, bevestig dan dat u voldoet aan 802.3bt en bereken het totale wattage van de armatuur aan de hand van het PoE-stroombudget van de switch.

Belangrijkste inzichten

• PoE-verlichting verandert het implementatiemodel, niet alleen het armatuur. De waarde ligt in het elimineren van de elektrische infrastructuur, het toestaan van wrijving en de coördinatie tussen meerdere leveranciers – niet alleen in de lichtopbrengst.
• Het toestaand voordeel wordt groter op schaal. Eén kamer besparen op een vergunningcyclus is handig. Veertig kamers die zijn bespaard van vergunningscycli is een fundamenteel andere projecttijdlijn.
• IP-native controle kan worden geïntegreerd met bestaande AV-ecosystemen. Als de klant Q-SYS gebruikt, wordt PoE-verlichting onderdeel van hun bestaande besturingsomgeving via een gecertificeerde plug-in - er hoeven geen nieuwe systemen te worden geleerd.
• Niet elk project is een PoE-project. Speciaal gebouwde faciliteiten met volledige elektrische reikwijdte profiteren mogelijk niet van het vergunningsvoordeel. Kies op basis van besturingsarchitectuur en flexibiliteit op de lange termijn, en niet alleen op basis van kabelvereenvoudiging.
• De implementatiechecklist is uw scopingtool. Gebruik de pre-ontwerp-, ontwerp-, inbedrijfstellings- en ondersteuningsfasen om klantgesprekken en projectvoorstellen te structureren.

Klaar voor uw volgende PoE-studioproject? Vraag een implementatieadvies aan:ons team kan de selectie van schakelaars, armatuurspecificaties en de integratie van het besturingssysteem voor de specifieke omgeving van uw klant ondersteunen.
